WN-AG450DGR ポート開放

2014.04.30
スポンサーリンク

無線最大通信速度450Mbpsを持つIOデータWN-AG450DGR（マニュアルファームウェア関連はこちら）ブロードバンドルータのポート開放とスペックの説明それにWi-Fi接続させる手順の説明です。特徴としましてはIEEE802.11b/g/n無線LAN通信規格に対応し、GigabitインターネットとGigabitローカルエリアネットワークに対応する点です。auギガ光、フレッツ光ネクスト、eo光ギガビットプランに最適なブロードバンドルータです。接続できる端末は各種パソコン、PS3、PSP、PSVITA、任天堂ゲーム端末、各種スマートフォンにタブレット、地デジ対応TVにビデオをインターネットに同時接続させることが可能です。
その他の特徴、本体付属のWPSボタンで簡単にPSVITAと3DSを繋ぐことが出来ます。USBポートを持つのでパソコンとios（IODATA iPrint Free アプリが必要）のみ限定ですがプリントサーバやNAS機能を使うことが可能です。またテレキングと言うフルセグ地デジチューナーをWN-AG450DGRに取り付けてWi-Fiテレビを楽しむことが可能とのことです。その他io.netのDDNSに対応とPPTPサーバに対応します。その他の情報はamazonのユーザーレビューが参考になりますamazon WN-AG450DGR

設定画面を表示するには

ルータの設定画面を表示するにはhttp://192.168.0.1/のURLをブラウザで開くと設定画面を表示することが可能です。アクセスポイントモード時はhttp://192.168.0.201/のURLになります。ユーザー名パスワードは設定されていません。
備考、エラーでログイン出来ない場合は有線LANケーブルでWN-AG450DGRと直接繋いでみてください。それでも駄目ならブラウザを最新の状態にしてください。ログイン出来ない

準備 IPアドレスを固定する

ポート開放する場合はパソコンやその他家庭用ゲーム機のIPアドレスを固定します。以下の様に固定してください。この値で説明していきます。
IPアドレス：192.168.0.70
サブネットマスク：255.255.255.0
デフォルトゲートウェイ、もしくはデフォルトルータ：192.168.0.1
DNS：192.168.0.1
代替DNS：空欄で。
GoogleパブリックDNS8.8.8.8/8.8.4.4を設定しても構いません。

ポート開放する

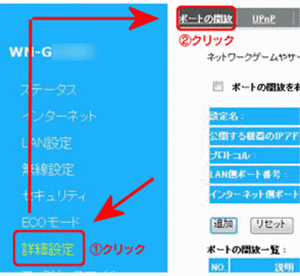

設定画面左側のメニュー詳細を開き、開いたページのポートの開放から必要な情報を入力します。

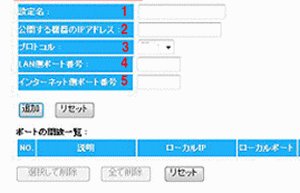

ここのネットワークやサーバを公開するときに設定しますに必要な情報を入力していきます。必ずポート開放を有効にするにチェックを入れてください。

  1. 設定名、わかりやすい名称を入力
  2. 公開する機器のIPアドレス、例192.168.0.70
  3. プロトコルはアプリケーション指定のTCPかUDPを選択します（BOTH両方も指定可能）
  4. LAN側ポート番号はポート開放したいポート番号（備考1）
  5. インターネットポート番号は同様のポート開放するポート番号（備考2）

備考1、LAN内で使用するポート番号です。備考2、インターネット側で待受するポート番号です。それぞれポート変換させることが可能です。例えばFTPサーバは21番で可能しているものの外部からデフォルト接続試行されたくない場合はLAN側を21番、インターネット側を8821等として外からアクセスする場合は8821でFTPアクセスさせることが出来ます。

設定サンプルと致しまして80番サーバ設定例を説明します。ポート開放の練習にANHTTPDサーバソフトを導入し次の設定を作成しポート開放出来るか試してみましょう。

  1. 名前：任意、例anyport
  2. 公開する機器のIPアドレス192.168.0.70
  3. プロトコルTCP
  4. LAN側ポート番号80
  5. インターネット側ポート番号80
  6. 追加
  7. 設定

以上で設定完了です。

その他設定サンプルポート変換させる手順です、例えばネットワークカメラを標準のポートではなく任意のポートでアクセスしたい場合。ネットワークカメラのUPnPを無効にしなくてはならないのですが詳しくはルータ設定BBSまで質問してもらえればご案内します。まずネットワークカメラはデフォルトポート80で動作しているが、任意のポート番号で外部アクセスしたい場合は以下のように設定します。任意のポートは38888としてみましょう。

  1. 名前：任意、webcam
  2. 公開する機器のIPアドレス192.168.0.70
  3. プロトコルTCP
  4. LAN側ポート番号80（カメラ動作ポート）
  5. インターネット側ポート番号38888外部指定アクセスポート
  6. 設定

以上で設定完了です。外部アクセスするときは38888を付加すればアクセスできます。例http://myhost.com:38888/

その他の設定

その他の設定説明です。
